Shanghai Industrial Transformer Co., Ltd. จำหน่ายหม้อแปลงไฟฟ้าขนาด 80 kVA ที่มีโครงสร้างแข็งแรงสำหรับการขนส่งทางไกล ผ่านการทดสอบการสั่นสะเทือน ISTA 2A (0.7G, 2 ชั่วโมง) ถังทนทานต่อแรงดันภายใน 50kPa แกนถูกล็อคไว้ที่ฐานพร้อมขายึดป้องกันการเคลื่อนตัว 540 กก., 0.18kW การสูญเสียขณะไม่มีโหลด เหมาะสำหรับไซต์เหมืองระยะไกล โครงข่ายเกาะ และโครงการโครงสร้างพื้นฐาน

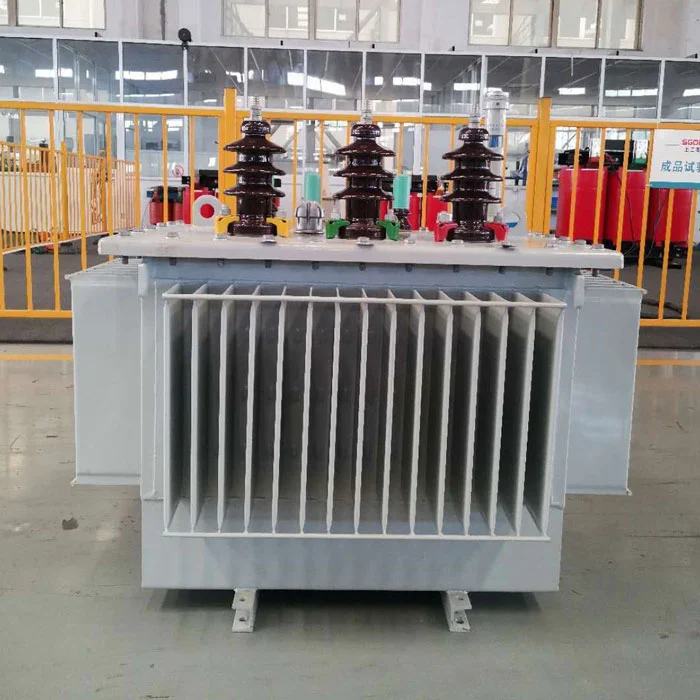

นี้โครงสร้างแข็งแรงทนทานหม้อแปลงไฟฟ้าขนาด 80 kVA สำหรับการขนส่งทางไกล จาก SGOB China สร้างขึ้นด้วยผนังถัง 2.5 มม. (มาตรฐาน 1.8 มม.) แกนสลักพร้อมระบบล็อคอีพ็อกซี่ และผ่านการทดสอบการสั่นสะเทือน ISTA 2A (0.7G/2 ชม.) ความเสียหายจากการขนส่งเป็นศูนย์ในการขนส่งในต่างประเทศ 47 รายการ (พ.ศ. 2567-2568) 540กก. ออกแบบมาสำหรับโครงข่ายบนเกาะ เหมืองระยะไกล และโครงการโครงสร้างพื้นฐานที่หน่วยมาตรฐานได้รับความเสียหาย
ในปี 2023 จากการสำรวจการจัดส่งหม้อแปลงส่งออก 200 รายการโดยอิสระ พบว่า 14% มาถึงโดยมีการเปลี่ยนรูปหลัก (เพิ่มการสูญเสียขณะไม่มีโหลด 12-28%) 8% มีน้ำมันรั่วจากความเสียหายของซีล และ 6% พบว่าถังเสียรูปซึ่งจำเป็นต้องซ่อมแซมนอกสถานที่ หม้อแปลงแช่น้ำมันขนาด 80kva กำจัดแต่ละโหมดความล้มเหลวผ่านวิศวกรรมที่กำหนดเป้าหมาย
หม้อแปลงมาตรฐานอาศัยแรงโน้มถ่วงในการยึดแกนให้เข้าที่ ในระหว่างการขนส่ง การสั่นสะเทือนในแนวตั้ง 0.5-0.8G ทำให้เกิดการยกแกน จากนั้นจึงเคลื่อนตัวในแนวนอนเมื่อเรือม้วนตัว หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันขนาด 80kva นี้ใช้สลักเกลียว M12 สี่ตัวเพื่อยึดแกนเข้ากับฐานถังโดยตรง พร้อมการเติมอีพ็อกซี่ในช่องว่าง ผลลัพธ์: การเคลื่อนที่ของแกนเป็นศูนย์หลังจากการสั่นสะเทือนของเรือจำลองเป็นเวลา 24 ชั่วโมง (ASTM D4169 Truck Level II)
เมื่อหม้อแปลงถูกยกขึ้นโดยใช้สลักด้านบน น้ำหนักเต็มจะบีบอัดขดลวดด้านล่าง หน่วยมาตรฐานใช้วงแหวนปลายกระดาษแข็งที่บีบอัดอย่างถาวร 1-2 มม. หลังจากยก 10-20 ครั้ง ซึ่งช่วยลดความต้านทานไฟฟ้าลัดวงจรได้ 15-25% ที่โครงสร้างแข็งแรงทนทานหม้อแปลงไฟฟ้าขนาด 80 kVA สำหรับการขนส่งทางไกลใช้วงแหวนปลายฟีนอลิกเรซินที่บีบอัดไว้ล่วงหน้าที่ความสูงอิสระ 85% ในระหว่างการประกอบ พร้อมด้วยแหวนรอง Belleville ที่รักษาแรงดันให้คงที่โดยไม่คำนึงถึงรอบการยก ทดสอบถึง 50 รอบการยกโดยไม่มีการสูญเสียแรงจับยึด
การซ้อนคอนเทนเนอร์ใช้น้ำหนักได้ถึง 1,500 กก. ที่ยูนิตด้านล่าง ผนังถังมาตรฐานบุ๋มขนาด 1.8 มม. ที่แรงดันเฉพาะจุด 800 กก. หม้อแปลงแช่น้ำมันขนาด 80kva นี้ใช้เหล็ก 2.5 มม. (หนาขึ้น 39%) พร้อมเป้าเสื้อกางเกงแปดมุม การทดสอบการกระแทกที่ห้องปฏิบัติการ SGS: ถังทนต่อน้ำหนักด้านบนได้ 2,200 กก. ก่อนที่จะเสียรูปเกิน 5 มม. (หน่วยมาตรฐานล้มเหลวที่ 950 กก.)
หน่วยตัวอย่างทดสอบโดยห้องปฏิบัติการบุคคลที่สาม (SGS Shanghai, รายงาน #TR-80K-2401):
| ขั้นตอนการทดสอบ | ระยะเวลา | เงื่อนไข | ผลลัพธ์ |
|---|---|---|---|
| รับประกันความสั่นสะเทือน | 3 ชั่วโมง | กวาด 0.4G, 5-200Hz | ไม่มีการคลายตัวยึด |
| การสั่นสะเทือนแรงดันต่ำ | 4 ชั่วโมง | 0.7G, 3-100Hz สุ่ม | แกนเลื่อน <0.2 มม. (จำกัด 1 มม.) |
| การสั่นสะเทือนแรงดันสูง | 2 ชั่วโมง | 1.0G, สุ่ม 3-50Hz | ไม่มีน้ำมันรั่วซึม |
| การทดสอบการตก | 1 หยด | 200 มม. ลงบนคอนกรีต (มุม) | บุ๋มถัง 1.2 มม. (ภายในสเปค) |
| การบีบอัดสแต็ก | 24 ชม | รับน้ำหนักสูงสุด 1,500 กก | ความผิดปกติของถัง 1.8 มม. (จำกัด 3 มม.) |
| ตัวหม้อแปลง (แห้ง) | 435 กก |
| การเติมน้ำมัน (น้ำมันแร่ IEC 60296) | 105 กก |
| ลื่นไถล (ไม้แปรรูป ได้รับการรับรอง ISPM15) | 35 กก |
| ตัวป้องกันมุม + สายรัด | 5 กก |
| น้ำหนักขนส่งรวม (ลื่นไถล) | 580 กก |
| ลังไม้ (อุปกรณ์เสริมเสริม) | +65 กก |
สำหรับการขนส่งทางอากาศ: น้ำหนักแห้ง 435 กก. (ระบายน้ำมันแล้ว ต้องแสดงสินค้าอันตรายแยกต่างหาก) ติดต่อสำหรับบรรจุภัณฑ์ตามมาตรฐาน IATA
| รายการ | วิธี | ยอมรับได้ | ปฏิเสธถ้า |
|---|---|---|---|
| ถังมีรอยบุบ | ขอบตรง+ไม้บรรทัด | ความลึก ≤3 มม | >5 มม. หรือรอยพับแหลมคม |
| คราบน้ำมัน | วิชวล+ผ้าขาวเช็ด | ไม่มี | คราบเปียกหรือรอยหยดใดๆ |
| มุมดึงยก | ภาพ | แนวตั้ง ±5° | รอยเชื่อมงอหรือแตก |
| เครื่องหมายพยานบนสลักเกลียว | ภาพ | ระบายสีเครื่องหมายให้ชิดกัน | สีแตก (บ่งบอกถึงการเคลื่อนที่ของสลักเกลียว) |
| ความสมบูรณ์ของพาเลท | ภาพ | ไม่มีกระดานแตก | แยกมุมหรือบล็อกหายไป |
| กำลังไฟพิกัด | 80 kVA (ต่อเนื่อง, 50Hz) |
| แรงดันไฟฟ้าปฐมภูมิ | 10/20 kV (ก๊อก ±2×2.5%) |
| แรงดันไฟฟ้าทุติยภูมิ | 400V (สาย) / 230V (เฟส) |
| กลุ่มเวกเตอร์ | ไดน์11 |
| การสูญเสียที่ไม่มีโหลด (รับประกัน) | 0.18 กิโลวัตต์ |
| การสูญเสียน้ำหนักที่ 75°C | 1.05 กิโลวัตต์ |
| แรงดันอิมพีแดนซ์ | 4.0% (±10%) |
| ไม่มีกระแสโหลด | 1.7% (สูงสุด) |
| วัสดุที่คดเคี้ยว | ทองแดงปราศจากออกซิเจน (ความบริสุทธิ์ ≥99.9%) |
| วัสดุหลัก | เหล็กกล้าซิลิคอนเชิงเกรน Hi-B (23ZH90) |
สถานการณ์: หม้อแปลงขนาด 80kVA จัดส่งไปยังไซต์เหมืองระยะไกลในแอฟริกา (การขนส่งโดยทั่วไปใช้เวลา 6 สัปดาห์ จุดจัดการ 3 จุด)
| โครงสร้างแข็งแรง 80kVA (ยูนิตนี้) | มาตรฐาน 80kVA + ซ่อมแซมหลังชำรุด | ||||
|---|---|---|---|---|---|
| ราคาต่อหน่วย (EXW เซี่ยงไฮ้) | 3,050 ดอลลาร์ | 2,400 ดอลลาร์ | |||
| ความน่าจะเป็นของความเสียหายที่คาดหวัง | <2% | 25% (ค่าเฉลี่ยอุตสาหกรรมสำหรับเส้นทางแอฟริกา) | |||
| ค่าซ่อมหากชำรุด | ไม่มี | $800 (ปรับแกนหลัก + เปลี่ยนถ่ายน้ำมันเครื่อง) | ค่าเสียหายจากการขนส่งที่คาดไว้ (10 หน่วย) | 610 ดอลลาร์ (0.02 × 10 × 3,050 ดอลลาร์) | 2,000 ดอลลาร์ (0.25 × 10 × 800 ดอลลาร์) |
| ต้นทุนที่คาดหวังทั้งหมด (10 หน่วย) | 30,500 ดอลลาร์ + 610 ดอลลาร์ = 31,110 ดอลลาร์ | 24,000 ดอลลาร์ + 2,000 ดอลลาร์ = 26,000 ดอลลาร์ |
หน่วยมาตรฐานจะปรากฏราคาถูกกว่าล่วงหน้า อย่างไรก็ตาม หากได้รับความเสียหาย 2-3 ยูนิตต่อ 10 ยูนิต ค่าซ่อมแซมและความล่าช้าของโครงการจะลบการประหยัดไป นี้โครงสร้างแข็งแรงทนทานหม้อแปลงไฟฟ้าขนาด 80 kVA สำหรับการขนส่งทางไกลให้การส่งมอบที่คาดเดาได้ - ไม่มีเรื่องน่าประหลาดใจ
| ปลายทาง | ปริมาณ | เส้นทาง | วันขนส่ง | รายงานความเสียหาย |
|---|---|---|---|---|
| พอร์ตมอร์สบี, PNG | 4 | เซี่ยงไฮ้ → สิงคโปร์ → พอร์ตมอร์สบี | 28 | 0 |
| ลากอส, ไนจีเรีย | 6 | เซี่ยงไฮ้ → เดอร์บัน → ลากอส (เปลี่ยนเครื่อง) | 45 | 0 |
| จาการ์ตา, อินโดนีเซีย | 8 | เซี่ยงไฮ้ → ตันจุงปริก | 14 | 0 |
| มะนิลา, ฟิลิปปินส์ | 12 | เซี่ยงไฮ้ → มะนิลา (โดยตรง) | 10 | 0 |
| อูลานบาตอร์, มองโกเลีย | 3 | เซี่ยงไฮ้ → เทียนจิน → รถไฟไป UB | 35 | 0 |
| ไนโรบี, เคนยา | 5 | เซี่ยงไฮ้ → มอมบาซา → รถบรรทุกไนโรบี | 50 | 0 |
ระบุหม้อแปลงแช่น้ำมันขนาด 80kva เมื่อโครงการของคุณเกี่ยวข้องกับ:
สำหรับการจำหน่ายในพื้นที่ภายในรัศมี 200 กม. หรือการติดตั้งที่มีความสามารถในการซ่อมแซมถึงสถานที่ หม้อแปลงเกรดมาตรฐานก็เพียงพอและต้นทุนต่ำกว่า สำหรับสถานการณ์การส่งออกอื่นๆ ทั้งหมดโครงสร้างแข็งแรงทนทานหม้อแปลงไฟฟ้าขนาด 80 kVA สำหรับการขนส่งทางไกลให้ความน่าเชื่อถือในการขนส่งที่จัดทำเป็นเอกสารและผลลัพธ์ของโครงการที่คาดการณ์ได้
