บล็อกที่ครอบคลุมนี้มีการสำรวจหม้อแปลงแช่น้ำมันตอบคำถามสำคัญเกี่ยวกับวัตถุประสงค์ การทำงาน คุณประโยชน์ ความแตกต่างเมื่อเปรียบเทียบกับหม้อแปลงชนิดแห้ง การใช้งาน และหลักปฏิบัติในการบำรุงรักษา บทความนี้มีโครงสร้างโดยมีหัวข้อ ตาราง รายการ และส่วนคำถามที่พบบ่อยที่ชัดเจน มุ่งเป้าไปที่วิศวกร ผู้มีอำนาจตัดสินใจ และผู้อ่านด้านเทคนิค เพื่อเพิ่มความเข้าใจและสนับสนุนการตัดสินใจโดยมีข้อมูลประกอบ โดยเป็นไปตามหลักการ EEAT (ความเชี่ยวชาญ ประสบการณ์ ความน่าเชื่อถือ ความน่าเชื่อถือ) และรวมถึงข้อมูลเชิงลึกและแหล่งข้อมูลที่เกี่ยวข้องกับอุตสาหกรรม

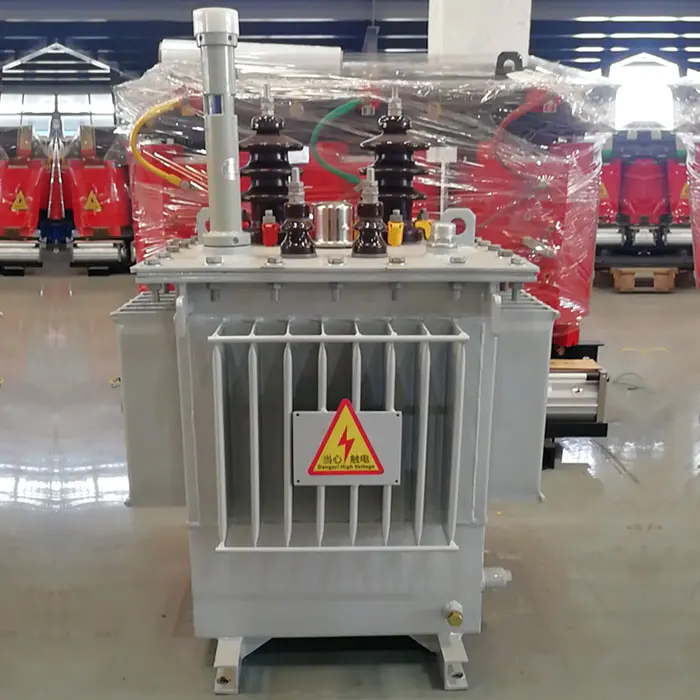

หม้อแปลงจุ่มน้ำมันเป็นอุปกรณ์ไฟฟ้าที่ถ่ายโอนพลังงานไฟฟ้าระหว่างวงจรผ่านการเหนี่ยวนำแม่เหล็กไฟฟ้า พวกเขาใช้น้ำมันฉนวนชนิดพิเศษ — โดยทั่วไปแล้วเป็นน้ำมันแร่ที่ผ่านการกลั่นขั้นสูง — เพื่อ:
แกนและขดลวดของหม้อแปลงจะจมอยู่ในน้ำมันภายในถังที่ปิดสนิท เมื่อแรงดันไฟฟ้ากระแสสลับถูกจ่ายให้กับขดลวดปฐมภูมิ จะมีการสร้างสนามแม่เหล็กขึ้น เพื่อทำให้เกิดแรงดันไฟฟ้าในขดลวดทุติยภูมิ น้ำมันดูดซับความร้อนและกระจายความร้อนผ่านการพาความร้อนตามธรรมชาติหรือระบบทำความเย็นแบบบังคับ (หม้อน้ำหรือพัดลม)
กระบวนการนี้สนับสนุนการถ่ายโอนพลังงานอย่างมีประสิทธิภาพในขณะที่รักษาอุณหภูมิการทำงานที่ปลอดภัย ซึ่งจำเป็นสำหรับระบบไฟฟ้าแรงสูงและความจุสูง การระบายความร้อนและฉนวนจากน้ำมันช่วยยืดอายุของหม้อแปลงและเพิ่มความน่าเชื่อถือในสภาพแวดล้อมที่มีความต้องการสูง
หม้อแปลงแช่น้ำมันถูกนำมาใช้กันอย่างแพร่หลายในเครือข่ายการส่งและการจำหน่ายด้วยเหตุผลหลายประการ:
เนื่องจากคุณประโยชน์เหล่านี้ ระบบสาธารณูปโภคด้านพลังงานขนาดใหญ่และศูนย์อุตสาหกรรมจึงมักใช้หม้อแปลงจุ่มน้ำมัน ซึ่งความน่าเชื่อถือและความสามารถในการรับน้ำหนักสูงเป็นสิ่งสำคัญ
| คุณสมบัติ | ผลประโยชน์ |
|---|---|
| ความสามารถในการทำความเย็น | รองรับความสามารถในการโหลดที่สูงขึ้นและลดการก่อตัวของฮอตสปอต |
| ฉนวนไฟฟ้า | ปรับปรุงความเป็นฉนวน ลดความเสี่ยงต่อข้อผิดพลาด |
| อายุยืนยาว | ยืดอายุการใช้งานภายใต้การบำรุงรักษาที่เหมาะสม |
| ความคุ้มทุน | ต้นทุนต่อ kVA ต่ำกว่าเมื่อเปรียบเทียบกับทางเลือกแบบแห้งหลายๆ แบบ |
ข้อดีเหล่านี้ทำให้หม้อแปลงแบบจุ่มน้ำมันเป็นตัวเลือกที่คุ้มต้นทุน ซึ่งสามารถจัดการสภาพแวดล้อมและความปลอดภัยได้อย่างเหมาะสม
ส่วนประกอบสำคัญได้แก่:
แต่ละส่วนมีบทบาทในการรับประกันการถ่ายโอนพลังงานอย่างมีประสิทธิภาพและความน่าเชื่อถือภายใต้ความเค้นโหลดทางไฟฟ้า
| ด้าน | หม้อแปลงแช่น้ำมัน | หม้อแปลงชนิดแห้ง |
|---|---|---|
| กลไกการทำความเย็น | การไหลเวียนของน้ำมันและการระบายความร้อนภายนอก | การพาอากาศหรือการบังคับอากาศเท่านั้น |
| การติดตั้ง | ต้องมีมาตรการกักเก็บน้ำมันและความปลอดภัยจากอัคคีภัย | การติดตั้งภายในอาคาร/พื้นที่ใกล้เคียง |
| ค่าใช้จ่าย | โดยทั่วไปจะต่ำกว่าต่อ kVA | ต้นทุนที่สูงขึ้นสำหรับการให้คะแนนที่เทียบเคียงได้ |
| การซ่อมบำรุง | จำเป็นต้องตรวจสอบและกรองน้ำมัน | การบำรุงรักษาตามปกติที่ต่ำกว่า |
การเลือกระหว่างน้ำมันและชนิดแห้งขึ้นอยู่กับข้อจำกัดของสถานที่ หลักเกณฑ์ด้านสิ่งแวดล้อม และลำดับความสำคัญในการปฏิบัติงาน
หม้อแปลงแช่น้ำมันมักใช้ใน:
ในการใช้งานเหล่านี้ ความน่าเชื่อถือสูง ประสิทธิภาพทางไฟฟ้า และการจัดการโหลด ทำให้สิ่งเหล่านี้เป็นแกนหลักของโครงสร้างพื้นฐานทางไฟฟ้าทั่วโลก
การบำรุงรักษาหม้อแปลงจุ่มน้ำมันเป็นประจำประกอบด้วย:
การบำรุงรักษาเชิงรุกช่วยลดความเสี่ยงที่จะเกิดความล้มเหลวและสนับสนุนประสิทธิภาพในระยะยาว
ถาม: หน้าที่หลักของน้ำมันหม้อแปลงคืออะไร?
ตอบ: น้ำมันหม้อแปลงทำหน้าที่เป็นทั้งสารหล่อเย็นและเป็นสื่อฉนวนที่ช่วยเพิ่มคุณสมบัติไดอิเล็กทริกและการกระจายความร้อน ซึ่งมีความสำคัญอย่างยิ่งต่อประสิทธิภาพของหม้อแปลงที่มีเสถียรภาพ
ถาม: น้ำมันปรับปรุงประสิทธิภาพของหม้อแปลงอย่างไร
ตอบ: น้ำมันช่วยให้ถ่ายเทความร้อนออกจากขดลวดและแกนได้ดีขึ้น ลดความเครียดจากอุณหภูมิ และช่วยให้สามารถรับน้ำหนักได้สูงขึ้นพร้อมการสูญเสียที่ลดลงเมื่อเทียบกับการระบายความร้อนด้วยอากาศเพียงอย่างเดียว
ถาม: หม้อแปลงแช่น้ำมันปลอดภัยสำหรับใช้ภายในอาคารหรือไม่
ตอบ: สามารถใช้ภายในอาคารได้หากมีการนำระบบป้องกันอัคคีภัยและมาตรการกักเก็บน้ำมันที่เข้มงวดมาใช้ รหัสความปลอดภัยในท้องถิ่นมักกำหนดข้อกำหนดสำหรับการติดตั้งภายในอาคาร
ถาม: ควรทดสอบน้ำมันหม้อแปลงบ่อยแค่ไหน?
ตอบ: แนวทางปฏิบัติที่ดีที่สุดในอุตสาหกรรมแนะนำให้มีการทดสอบเป็นระยะ — โดยทั่วไปทุกๆ 6 ถึง 12 เดือน ขึ้นอยู่กับภาระในการบรรทุก การหมุนเวียนของความร้อน และสภาพแวดล้อม — เพื่อระบุการย่อยสลายหรือการปนเปื้อนตั้งแต่เนิ่นๆ
ถาม: หม้อแปลงแช่น้ำมันสามารถนำกลับมาใช้ใหม่ได้หรือไม่
ตอบ: ได้ ส่วนประกอบส่วนใหญ่ รวมถึงแกนเหล็ก ขดลวดทองแดง และน้ำมัน สามารถนำไปรีไซเคิลหรือปรับสภาพได้อย่างมีความรับผิดชอบ ซึ่งสนับสนุนการจัดการสินทรัพย์ที่ยั่งยืน
