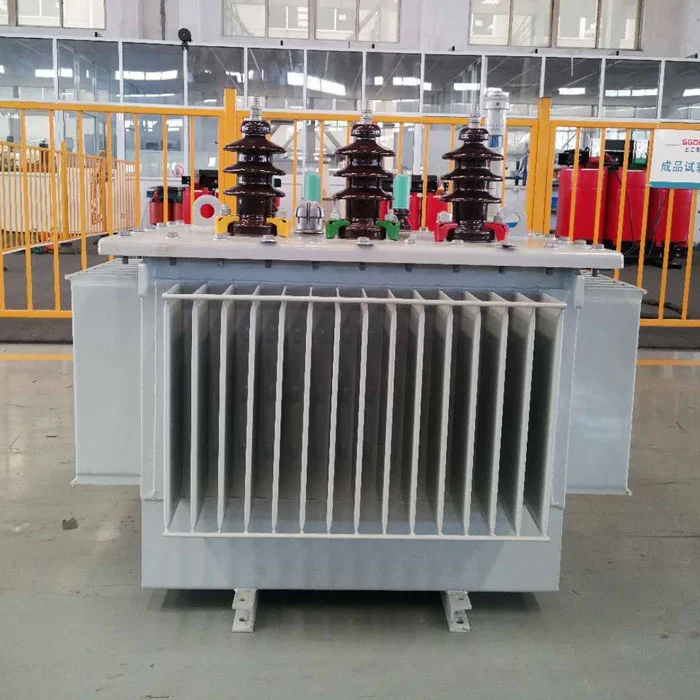

Shanghai Industrial Transformer Co., Ltd. เป็นผู้จัดหาหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันขนาด 80 kVA สำหรับการจำหน่ายไฟฟ้าเชิงพาณิชย์ การใช้งานหลัก: ลดระดับจาก 10kV/20kV เป็น 0.4kV สำหรับสิ่งอำนวยความสะดวกเชิงพาณิชย์ การสูญเสียขณะไม่มีโหลด 0.18kW การสูญเสียโหลด 1.05kW ค่าไฟฟ้าต่อปีโดยประมาณ $420 ที่โหลดเฉลี่ย 50% น้ำหนักรวม 540 กก.
ผู้ผลิต:Shanghai Industrial Transformer Co., Ltd. (ประมาณปี 2550)
ที่หม้อแปลงไฟฟ้าแบบฝังน้ำมันขนาด 80 kVA เพื่อการจำหน่ายไฟฟ้าเชิงพาณิชย์เป็นข้อกำหนดทั่วไปสำหรับสิ่งอำนวยความสะดวกเชิงพาณิชย์ขนาดเล็กถึงขนาดกลาง รวมถึงร้านสะดวกซื้อ (300-500 ตร.ม.) คลินิกชุมชน โรงแรมขนาดเล็ก (20-30 ห้อง) และโรงปฏิบัติงานการผลิตขนาดเล็กที่มีโหลดเชื่อมต่อทั้งหมดระหว่าง 150-250 แอมแปร์ที่ 0.4kV
| ประเภทอุปกรณ์ | ปริมาณ | โหลดรวมย่อย (kVA) |
|---|---|---|
| ไฟ LED (ตัวละ 100W) | 100 นัด | 10 |
| HVAC (ทำความเย็นครั้งละ 5kW) | 4 ยูนิต | 20 |
| ลิฟต์ (7.5kW) | 1 ยูนิต | 8 |
| ระบบขาย ณ จุดขาย + ไอที | เวิร์คสเตชั่น 10 เครื่อง | 5 |
| เครื่องทำความเย็น (เครื่องทำความเย็นเชิงพาณิชย์) | 6 ยูนิต | 12 |
| ร้านค้าเบ็ดเตล็ด | - | 15 |
| โหลดทั่วไปทั้งหมด | 70 เควีเอ | |
| อัตรากำไรขั้นต้นด้านความปลอดภัย | 10 เควีเอ |
หม้อแปลงไฟฟ้าแบบฝังน้ำมันขนาด 80 kVA สำหรับการจำหน่ายไฟฟ้าเชิงพาณิชย์ รองรับการผสมผสานเชิงพาณิชย์ทั่วไปข้างต้นพร้อมความจุสำรอง 10-15% สำหรับการขยายในอนาคต
| ความจุสูงสุด | 80 เควีเอ |
| แรงดันไฟฟ้าปฐมภูมิ | 10 ±2×2.5% / 20 กิโลโวลต์ |
| แรงดันไฟฟ้าทุติยภูมิ | 400V / 230V สามเฟส |
| ความถี่ | 50 เฮิรตซ์ |
| กลุ่มการเชื่อมต่อ | Dyn11 (มาตรฐาน) |
| การสูญเสียขณะไม่มีโหลด (วัด) | ≤0.18กิโลวัตต์ (ทั่วไป 0.176-0.179) |
| การสูญเสียน้ำหนักที่ 75°C | ≤1.05กิโลวัตต์ |
| ความต้านทาน | 4% |
| ไม่มีกระแสโหลด | ≤1.7% (ปกติ 1.5-1.6%) |
| มวลรวม | 540 กก. (มวลน้ำมันประมาณ 105 กก.) |
| ขนาดการจัดส่ง | 950 × 600 × 1250 มม. (บรรจุลัง) |
| วิธีการทำความเย็น | ONAN (ออยล์ เนเชอรัล แอร์ เนเชอรัล) |
| ระดับเสียงรบกวนที่ระยะ 1 เมตร | ≤55 เดซิเบล(เอ) |
| พารามิเตอร์ | ค่าเฉลี่ยการทดสอบจากโรงงาน | ขีดจำกัดไออีซี | สถานะ |
|---|---|---|---|
| ไม่มีการสูญเสียโหลด | 0.177 กิโลวัตต์ | 0.20 กิโลวัตต์ (สูงสุด) | ต่ำกว่าขีดจำกัด 11.5% |
| การสูญเสียโหลด | 1.04 กิโลวัตต์ | 1.10 กิโลวัตต์ | ต่ำกว่าขีดจำกัด 5.5% |
| ไม่มีกระแสโหลด | 1.55% | 2.0% | ต่ำกว่าขีดจำกัด 22.5% |
พื้นฐานการคำนวณ: หม้อแปลงขนาด 80kVA ทำงานที่โหลดเฉลี่ย 50% (40 kVA) ตัวประกอบกำลัง 0.85 ชั่วโมงการทำงาน 5,840 ชั่วโมง/ปี (16 ชม./วัน × 365 วัน) อัตราค่าไฟฟ้า $0.12/kWh
| ประเภทการสูญเสีย | กำลัง (กิโลวัตต์) | พลังงานประจำปี (kWh) | ค่าใช้จ่ายรายปี |
|---|---|---|---|
| การสูญเสียขณะไม่มีโหลด (24/7) | 0.18 | 1,577 | 189 ดอลลาร์ |
| การสูญเสียโหลด (ที่โหลด 50%) | 1.05 × (0.5)² = 0.26 | 1,518 | 182 ดอลลาร์ |
| ทั้งหมด | เฉลี่ย 0.44 | 3,095 | 371 ดอลลาร์ |
ที่โหลดเฉลี่ย 60% (48 kVA) ค่าใช้จ่ายต่อปีจะเพิ่มขึ้นเป็นประมาณ 440 เหรียญสหรัฐ
หม้อแปลงไฟฟ้าเชิงพาณิชย์มักติดตั้งใกล้กับพื้นที่ว่าง แหล่งกำเนิดเสียงรบกวนและการบรรเทาผลกระทบในครั้งนี้หม้อแปลงไฟฟ้าแบบฝังน้ำมันขนาด 80 kVA เพื่อการจำหน่ายไฟฟ้าเชิงพาณิชย์:
| แหล่งกำเนิดเสียงรบกวน | ผลงาน | การบรรเทาผลกระทบในรูปแบบนี้ |
|---|---|---|
| แกนแมกนีโตสตริกชัน | 70% | ความหนาแน่นของฟลักซ์ลดลงเหลือ 1.65T (เทียบกับมาตรฐาน 1.70T) |
| พัดลมระบายความร้อน (ถ้ามีติดตั้ง) | 0% | ไม่มีแฟน – ONAN เท่านั้น |
| การสั่นสะเทือนของถัง | 20% | แผ่นป้องกันการสั่นสะเทือนระหว่างแกนและถัง |
| ฮัมแม่เหล็ก | 10% | ข้อต่อหลักแบบขั้นบันได |
| ประเภทสิ่งอำนวยความสะดวก | ความต้องการสูงสุดโดยทั่วไป | คะแนนที่แนะนำ | ทำไม |
|---|---|---|---|
| ร้านสะดวกซื้อขนาดเล็ก (200 ตร.ม.) | 25-35 เควีเอ | 50kVA | ขนาดใหญ่ 80kVA |
| ซุปเปอร์มาร์เก็ต (500 ตร.ม.) | 55-70 เควีเอ | 80kVA | ตรงกับโหลดทั่วไป |
| โรงแรมขนาดเล็ก (25 ห้อง) | 50-65 เควีเอ | 80kVA | ช่วยให้โหลด AC ได้สูงสุด |
| คลินิกสุขภาพชุมชน | 40-60 เควีเอ | 80kVA | อุปกรณ์การแพทย์พุ่งทะยาน |
| ร้านขายเครื่องจักรเบา (3-5 เครื่อง) | 50-75 เควีเอ | 80kVA | กระแสสตาร์ทมอเตอร์ |
| อาคารสำนักงาน (1500 ตร.ม.) | 60-85 เควีเอ | 100kVA | เส้นเขตแดน 80kVA |
หากความต้องการสูงสุดของคุณเกิน 70 kVA เป็นเวลานานกว่า 4 ชั่วโมงติดต่อกัน ให้เลือก 100kVA แทน
| ความต้องการ | เครื่องขนาด 80kVA นี้ | หมายเหตุ |
|---|---|---|
| ต้องการพื้นที่ชั้น | 0.45 ตร.ม. (870×510มม.) | บวกทางเข้าด้านหน้า 600 มม |
| กำลังโหลดพื้น | 540กก. + บรรจุน้ำมัน | ขั้นต่ำ 1,000 กก./ตร.ม |
| ความสูงของเพดาน | ขั้นต่ำ 2.2 ม | สำหรับการเข้าถึงบุชชิ่ง |
| ช่องระบายอากาศ | ทางเข้า + ทางออก 0.15 ตร.ม | การพาความร้อนตามธรรมชาติ |
| การป้องกันอัคคีภัย | ห้องที่ได้มาตรฐาน IEC 60076-12 | บังคับสำหรับการเติมน้ำมันในร่ม |
| การกวาดล้างจากสารติดไฟ | 1.5 ม | ตาม NFPA 70 |
หม้อแปลงแช่น้ำมันขนาด 80 kVA แต่ละตัวสำหรับการจำหน่ายไฟฟ้าเชิงพาณิชย์จัดส่งพร้อมรายงานผลการทดสอบที่มีค่าที่วัดได้เหล่านี้ (ไม่ใช่แค่ "ผ่าน/ไม่ผ่าน"):
ผู้ซื้อจะได้รับรายงาน PDF พร้อมหมายเลขซีเรียลที่ตรวจสอบย้อนกลับไปยังชุดการผลิตได้
Shanghai Industrial Transformer Co., Ltd. ได้จัดส่ง 80kVA (S11-M-80/10) จำนวน 47 หน่วยระหว่างเดือนมกราคม 2567 ถึงมกราคม 2569
หน่วยเหล่านี้ส่งมอบให้กับลูกค้าในฟิลิปปินส์ (12 หน่วย) อินโดนีเซีย (8 หน่วย) ไนจีเรีย (6 หน่วย) เวียดนาม (5 หน่วย) และในประเทศจีน (16 หน่วย) ข้อมูลติดต่อสำหรับลูกค้าอ้างอิงสามารถระบุได้ภายใต้ข้อตกลงการรักษาความลับ
นี้หม้อแปลงไฟฟ้าแบบฝังน้ำมันขนาด 80 kVA เพื่อการจำหน่ายไฟฟ้าเชิงพาณิชย์ให้การสูญเสียขณะไม่มีโหลดโดยเฉลี่ยที่วัดโดยโรงงานที่ 0.177kW ระดับเสียง ≤55 dB(A) และการเคลมการรับประกันเป็นศูนย์สำหรับ 47 ยูนิตที่จัดส่ง เหมาะสำหรับซูเปอร์มาร์เก็ต โรงแรมขนาดเล็ก และสถานที่เชิงพาณิชย์ขนาดเล็กที่ต้องการบริการ 150-250A ที่ 0.4kV
