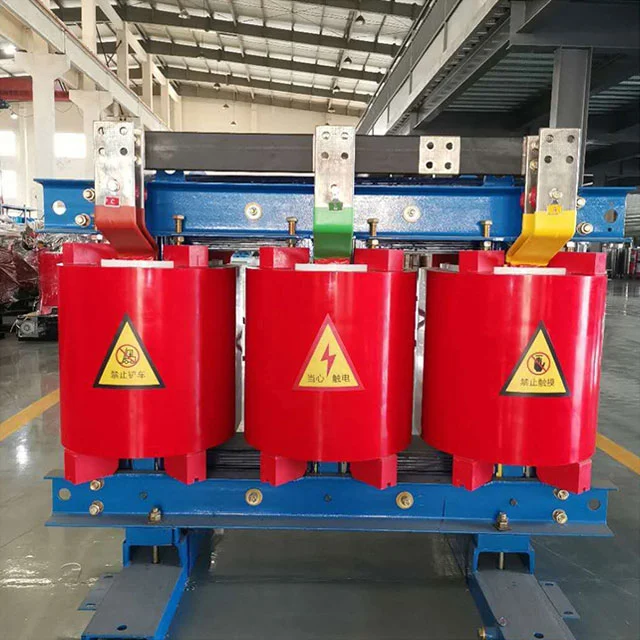

630 kva หม้อแปลงแบบแห้งสามเฟส

หม้อแปลงแบบแห้งแบบสามเฟส 630 kVA นี้จาก SGOB มีขดลวดทองแดง 100% แรงดันสูง 5000V และความถี่ 50Hz/60Hz มันสอดคล้องกับมาตรฐาน IEC สำหรับใช้ในโรงไฟฟ้าสถานีย่อย ฯลฯ แรงดันไฟฟ้าที่ได้รับการจัดอันดับ ได้แก่ 6kV, 6.3kV, 10kV, 10.5kV และ 11kV  การปรับแต่งสำหรับข้อกำหนดเฉพาะนั้นมีอยู่ กรุณาติดต่อเราสำหรับรายละเอียดเพิ่มเติม

คุณสมบัติของผลิตภัณฑ์:

1. ขดลวดใช้ตัวนำทองแดงที่มีฉนวนกันความร้อนคอมโพสิตไฟเบอร์กลาส, สูญญากาศหล่อในอีพอกซีเรซินสำหรับโครงสร้างที่ปราศจากฟองและปิดผนึก

2. แกนกลางใช้แผ่นเหล็กซิลิกอนที่มุ่งเน้นธัญพืชที่มีการออกแบบขั้นตอนการเล็งเพื่อลดการสูญเสีย hysteresis

3. ด้านแรงดันไฟฟ้าต่ำใช้โครงสร้างที่คดเคี้ยวฟอยล์กับการเชื่อมอาร์คอาร์คอัตโนมัติสำหรับการกระจายกระแสไฟฟ้าสม่ำเสมอ

4. ระบบควบคุมอุณหภูมิอัจฉริยะที่มีพัดลมตามแนวแกนควบคุมประสิทธิภาพการระบายความร้อน

5. ปลอกที่ประทับตรามีครีบระบายความร้อนสำหรับการพาความร้อนที่เพิ่มขึ้นและการเคลือบป้องกันการกัดกร่อนช่วยป้องกันสเปรย์เกลือ

กระบวนการผลิต:

หลังจากที่คดเคี้ยวลวดทองแดงจะถูกจู่โจมล่วงหน้าด้วยสารเคลือบเงาฉนวนจากนั้นจึงมีการหล่อด้วยสุญญากาศในอีพอกซีเรซินเพื่อการบ่ม แกนกลางคือการตัดด้วยเลเซอร์และซ้อนกันโดยมีแคลมป์ไฮดรอลิกใช้แรงดันคงที่ หลังจากการประกอบแกนและขดลวดจะถูกอบเพื่อผูกมัดส่วนประกอบ การสแกนการปล่อยและการวิเคราะห์ฮาร์มอนิกบางส่วนจะดำเนินการก่อนการจัดส่งโดยมีการอัปโหลดข้อมูลไปยังคลาวด์เพื่อตรวจสอบย้อนกลับ

ข้อได้เปรียบที่สำคัญกว่าหม้อแปลงไฟฟ้าที่ใช้น้ำมัน:

1. หม้อแปลงน้ำมันที่มีการแช่น้ำมันมีความเสี่ยงต่อการรั่วไหลของน้ำมันเนื่องจากความล้มเหลวของซีลอาจทำให้เกิดมลพิษทางดินและอันตรายจากไฟไหม้ หม้อแปลงแบบแห้งแบบสามเฟส 630 KVA ช่วยลดสื่อไวไฟและการขยายตัวของเรซิ่นในกรณีที่มีความผิดพลาดส่วนโค้งป้องกันความเสียหายรอง หม้อแปลงไฟฟ้าที่ใช้น้ำมันจะสร้างก๊าซไวไฟภายใต้สภาวะที่เกินพิกัดซึ่งต้องใช้ระบบป้องกันก๊าซ หม้อแปลงประเภทแห้งตรวจสอบอุณหภูมิของจุดที่ร้อนแรงที่สุดโดยใช้เซ็นเซอร์ฝังตัวปรับปรุงความเร็วของการเตือนล่วงหน้าและการตอบสนอง

2. ในหม้อแปลงไฟฟ้าที่ใช้น้ำมันการเปลี่ยนแปลงความหนืดของน้ำมันที่อุณหภูมิต่ำส่งผลกระทบต่อประสิทธิภาพการกระจายความร้อนและอุณหภูมิสูงช่วยเพิ่มความสูงของฉนวน ค่าสัมประสิทธิ์การขยายตัวทางความร้อนของอีพอกซีเรซินในหม้อแปลงชนิดแห้งตรงกับตัวนำทองแดงรักษาเสถียรภาพเชิงกลภายใต้การเปลี่ยนแปลงของอุณหภูมิสูง หม้อแปลงไฟฟ้าที่ใช้น้ำมันต้องใช้คุณภาพน้ำมันและการทดสอบความชื้นเป็นระยะ โครงสร้างที่ปิดสนิทของหม้อแปลงประเภทแห้งช่วยให้การทำงานในสภาพแวดล้อมความชื้น 100% ไม่จำเป็นต้องมีสิ่งกีดขวางป้องกันเพิ่มเติมในสภาพแวดล้อมทางทะเลด้วยการกัดกร่อนสเปรย์เกลือ

3. การบำรุงรักษาหม้อแปลงน้ำมันที่ใช้น้ำมันต้องใช้อุปกรณ์กรองน้ำมันพิเศษและค่าใช้จ่ายในการกำจัดน้ำมันเสีย การรั่วไหลของอุบัติเหตุส่งผลให้ต้นทุนการทำความสะอาดไซต์; หม้อแปลงชนิดแห้งต้องใช้การทำความสะอาดอากาศแบบบีบอัดสำหรับการสะสมฝุ่นพื้นผิวเท่านั้นโดยไม่มีค่าใช้จ่ายในการทดแทน การกำจัดหม้อแปลงไฟฟ้าที่ใช้น้ำมันเกี่ยวข้องกับขั้นตอนของเสียอันตราย วัสดุประเภทแห้งสามารถบดทางกลไกเรียงลำดับและรีไซเคิลได้อย่างมีนัยสำคัญเพิ่มมูลค่าตกค้าง การซ่อมแซมหม้อแปลงน้ำมันที่ใช้น้ำมันต้องใช้ขั้นตอนการระบายน้ำมัน หม้อแปลงประเภทแห้งรองรับการเปลี่ยนขดลวดแบบแยกส่วนลดเวลาหยุดทำงาน

บันทึกการบำรุงรักษา

1. อย่าใช้ปืนอากาศแรงดันสูงโดยตรงบนอ่างล้างจานในระหว่างการทำงานของหม้อแปลงแบบแห้งแบบสามเฟสสามเฟสเพื่อหลีกเลี่ยงไมโครแคร็กในเรซิน

2. ทำความสะอาดฝุ่นจากช่องความร้อนด้วยแปรงนุ่ม ๆ หากสะสมมานานกว่าสามเดือน

3. ตรวจสอบการก่อตัวของเกลือคริสตัลบนเทอร์มินัลในพื้นที่ชายฝั่งก่อนฤดูมรสุม

4. ทำการทดสอบฉนวนกันความร้อนระหว่างเลี้ยวหลังจากการลัดวงจรอย่างฉับพลัน

5. ปิดผนึกและจัดเก็บในสภาพแวดล้อมที่แห้งในระหว่างการจัดเก็บระยะยาว รักษาอุณหภูมิและความชื้นคงที่เป็นเวลา 48 ชั่วโมงก่อนเริ่มต้นใหม่

ความจุเกินพิกัดต่ำกว่าหม้อแปลงไฟฟ้าที่ใช้น้ำมันหรือไม่?

ขดลวดที่หุ้มด้วยเรซิ่นมีความสามารถในการระบายความร้อนสูงขึ้นและภายใต้การระบายความร้อนของอากาศที่ถูกบังคับเวลาโอเวอร์โหลดอย่างต่อเนื่องนั้นนานกว่าหม้อแปลงไฟฟ้าที่ใช้น้ำมัน ความเร็วในการกู้คืนฉนวนหลังจากการลัดวงจรฉับพลันก็เร็วขึ้นเช่นกัน
