500kva Dry Transformer

หม้อแปลงไฟฟ้าแบบแห้ง SGOB 500kva เป็นอุปกรณ์ไฟฟ้าประสิทธิภาพสูงที่ได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของการใช้งานทางอุตสาหกรรม เชิงพาณิชย์ และสถาบันสมัยใหม่ ด้วยระดับพลังงานที่แข็งแกร่งที่ 500 กิโลโวลต์-แอมแปร์ (kva) หม้อแปลงไฟฟ้ารุ่นนี้จึงเป็นเครื่องพิสูจน์ถึงวิศวกรรมและนวัตกรรมขั้นสูง

ได้รับการออกแบบโดยคำนึงถึงประสิทธิภาพการใช้พลังงาน หม้อแปลงไฟฟ้าแบบแห้ง SGOB 500kva ใช้วัสดุฉนวนชนิดแห้งที่ล้ำสมัย ซึ่งจะช่วยลดความเสี่ยงที่เกี่ยวข้องกับการรั่วไหลของน้ำมัน ลดข้อกำหนดในการบำรุงรักษา และเพิ่มความยั่งยืนด้านสิ่งแวดล้อม การออกแบบที่เป็นมิตรต่อสิ่งแวดล้อมสอดคล้องกับความพยายามระดับโลกในการส่งเสริมโซลูชั่นพลังงานที่สะอาดและลดการปล่อยก๊าซคาร์บอน

หม้อแปลงมีขนาดกะทัดรัดและโครงสร้างที่ทนทาน ทำให้เหมาะสำหรับการติดตั้งในสภาพแวดล้อมที่มีพื้นที่จำกัด โครงสร้างที่แข็งแกร่งช่วยให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาวและการทำงานที่ราบรื่น แม้ในสภาพแวดล้อมที่มีความต้องการทางอุตสาหกรรม หม้อแปลงแห้ง SGOB 500kva ได้รับการออกแบบทางวิศวกรรมเพื่อรองรับโหลดจำนวนมาก ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการพลังงานสูงสม่ำเสมอและมีความสำคัญ

นอกเหนือจากความสามารถในการจัดการพลังงานที่แข็งแกร่งแล้ว หม้อแปลงไฟฟ้ายังมีประสิทธิภาพการใช้พลังงานที่น่าประทับใจอีกด้วย ลดการสูญเสียพลังงาน เพิ่มการส่งพลังงานสูงสุดให้กับโหลด และลดต้นทุนการดำเนินงาน ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับธุรกิจที่ต้องการเพิ่มประสิทธิภาพการใช้พลังงานและลดการปล่อยก๊าซคาร์บอนไดออกไซด์

หม้อแปลงไฟฟ้าแบบแห้ง SGOB 500kva เป็นโซลูชันด้านพลังงานที่เชื่อถือได้ มีประสิทธิภาพ และเป็นมิตรต่อสิ่งแวดล้อม การออกแบบที่กะทัดรัด โครงสร้างที่แข็งแกร่ง และวัสดุฉนวนขั้นสูง ทำให้เป็นตัวเลือกที่เหนือกว่าสำหรับการใช้งานที่หลากหลาย ทำให้มั่นใจได้ถึงการกระจายพลังงานที่ราบรื่นและความเป็นเลิศในการปฏิบัติงาน

คุณสมบัติของผลิตภัณฑ์

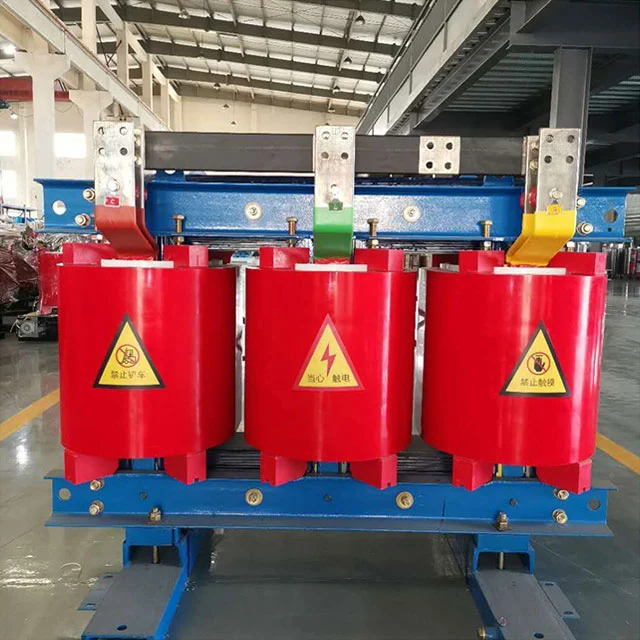

หม้อแปลงแห้งอีพอกซีเรซินหล่อขนาด 500kva ที่ผลิตโดย Shanghai Industrial Transformer Co., Ltd. ได้รับการพัฒนาและออกแบบโดยความร่วมมือกับสถาบันวิจัยหม้อแปลงเสิ่นหยางโดยการแนะนำเทคโนโลยีขั้นสูงจากต่างประเทศ ดัชนีความน่าเชื่อถือของผลิตภัณฑ์ถึงระดับขั้นสูงระดับสากล

หม้อแปลงแห้ง SGOB 500kva มีความปลอดภัย หน่วงไฟ และกันไฟ ปราศจากมลภาวะ และสามารถติดตั้งในศูนย์โหลดได้โดยตรง ไม่ต้องบำรุงรักษา ติดตั้งง่าย มีต้นทุนการดำเนินงานที่ครอบคลุมต่ำ การสูญเสียต่ำ ประสิทธิภาพการป้องกันความชื้นที่ดี สามารถทำงานได้ตามปกติที่ความชื้น 100% และสามารถใช้งานได้โดยไม่ต้องทำให้แห้งก่อนหลังจากปิดเครื่อง มีการคายประจุบางส่วนต่ำ เสียงต่ำ ฟังก์ชั่นการกระจายความร้อนที่แข็งแกร่ง และสามารถทำงานได้ที่โหลดพิกัด 150% ภายใต้สภาวะการระบายความร้อนด้วยอากาศแบบบังคับ

ปัจจุบันหม้อแปลงแห้ง SGOB 500kva ใช้กันอย่างแพร่หลายในอาคารสูง ศูนย์กลางการค้า สนามบิน สถานี ท่าเรือ รถไฟใต้ดิน โรงงาน สถานีกระจายสินค้าใต้ดิน แท่นขุดเจาะน้ำมันนอกชายฝั่ง โรงไฟฟ้า และสถานที่อื่นๆ ที่มีสภาพแวดล้อมและสภาพการใช้งานที่รุนแรง

วัสดุและคุณสมบัติหลัก

The coil uses F-class insulated copper wire as conductor and glass fiber and epoxy resin composite material as insulation. Its expansion coefficient is close to that of copper conductor and has good impact resistance, temperature change resistance and crack resistance. All components of glass fiber and epoxy resin are self-extinguishing and will not continue to burn. At the same time, the high-voltage coil is cast with epoxy resin under 1mbar vacuum state, and there are no bubbles inside the coil, ensuring that the partial discharge of the coil is small. At the same time, the loss of the transformer is effectively reduced.

แกนเหล็กของหม้อแปลงทำจากแผ่นเหล็กซิลิกอนรีดเย็นที่มีการซึมผ่านสูงซีรีส์ 30EH120 พร้อมการวางแนวเกรนที่เป็นระเบียบนำเข้าจาก Nippon Steel ประเทศญี่ปุ่น พร้อมข้อต่อมุมเอียง 45° และการซ้อนสี่ระดับทีละขั้นตอน พื้นผิวของแกนเหล็กถูกปิดผนึกด้วยสีเรซินฉนวนเพื่อป้องกันความชื้นและสนิม และแคลมป์และตัวยึดทั้งสองมีชั้นป้องกันการกัดกร่อน แกนเหล็กทั้งหมดใช้แอกเหล็กที่ไม่ซ้อนกันและโครงสร้างแผ่นดึงเหล็ก ซึ่งช่วยลดการสูญเสียขณะไม่มีโหลด กระแสไฟขณะไม่โหลด และเสียงรบกวนจากแกนเหล็กได้อย่างมีประสิทธิภาพ

สำหรับขดลวดแรงดันต่ำและกระแสสูง ความเค้นในการลัดวงจรจะมีขนาดใหญ่เมื่อเกิดการลัดวงจร และจำนวนรอบแรงดันไฟฟ้าต่ำจะมีน้อย ยิ่งกระแสไฟฟ้าแรงดันต่ำมีขนาดใหญ่ ปัญหาของการหมุนแอมแปร์ที่ไม่เสถียรก็จะยิ่งเด่นชัดมากขึ้นเมื่อใช้ประเภทขดลวด ต้องพิจารณาปัญหาการกระจายความร้อนด้วย ในเวลานี้การใช้ฟอยล์ที่คดเคี้ยวสำหรับแรงดันไฟฟ้าต่ำสามารถแก้ปัญหาข้างต้นได้ดีขึ้น ประการแรก ผลิตภัณฑ์ฟอยล์ไม่มีการหมุนตามแนวแกนและมุมเกลียวของขดลวดตามแนวแกน กระแสแอมแปร์ของขดลวดแรงดันสูงและต่ำมีความสมดุล และความเค้นตามแนวแกนของหม้อแปลงจะมีน้อยเมื่อเกิดการลัดวงจร ประการที่สอง เนื่องจากฉนวนบาง ทำให้สามารถตั้งค่าท่ออากาศหลายชั้นได้ตามต้องการในกระบวนการ และปัญหาการกระจายความร้อนก็แก้ไขได้ดีขึ้นเช่นกัน การเชื่อมภายในของขดลวดใช้การเชื่อมแบบป้องกันซีนอนบนเครื่องม้วนฟอยล์อัตโนมัติซึ่งมีความแม่นยำสูง ความต้านทานการเชื่อมต่ำ และไม่มีกระบวนการเชื่อมภายนอก ฉนวน DMD ถูกใช้ระหว่างชั้นของขดลวด และปลายจะถูกปิดผนึกและบ่มด้วยเรซินหลังจากการพัน

มีการนำพัดลมระบายความร้อนแบบเป่าด้านบนแบบ cross-flow มาใช้ซึ่งมีลักษณะของเสียงรบกวนต่ำ, แรงดันลมสูง, รูปลักษณ์ที่สวยงาม ฯลฯ และเพิ่มความสามารถในการโอเวอร์โหลดของหม้อแปลง การควบคุมอุณหภูมิใช้ตัวควบคุมอุณหภูมิอัจฉริยะเพื่อปรับปรุงความปลอดภัยและความน่าเชื่อถือของการทำงานของหม้อแปลง

รายละเอียดสินค้า

หม้อแปลงชนิดแห้งหุ้มฉนวนอีพอกซีเรซินเป็นผลิตภัณฑ์ที่ปลอดภัยมาก สามารถติดตั้งได้โดยตรงในศูนย์โหลด ทำงานได้ดีในสภาพแวดล้อมที่มีความชื้น 100% โดยไม่ต้องทำให้แห้งก่อน มีการใช้กันอย่างแพร่หลายในด้านการก่อสร้าง ศูนย์กลางการค้า สนามบิน สถานี ท่าเรือ รถไฟใต้ดิน โรงงาน สถานีจ่ายไฟฟ้าใต้ดิน แท่นขุดเจาะน้ำมันนอกชายฝั่ง โรงไฟฟ้า ฯลฯ

คุณสมบัติของผลิตภัณฑ์

● ทนไฟ

● ต้านทานความชื้น

● บำรุงรักษาและติดตั้งง่าย

● Running well during rough environment conditions

● ผลิตภัณฑ์ที่ไม่ก่อให้เกิดมลพิษ

● การสูญเสียต่ำระหว่างการดำเนินงานที่ครอบคลุม

พารามิเตอร์

ประวัติบริษัท

Shanghai Industry Transformers Co., Ltd (SGOB) is a full-range supplier of electrical distribution equipment. Our products include:

● หม้อแปลงแช่น้ำมัน

● 35KV oil-immersed transformers

● ฉนวนยาง Expoxy หม้อแปลงไฟฟ้ากำลังชนิดแห้ง

● หม้อแปลงไฟฟ้าระบบจำหน่ายโลหะผสมอสัณฐาน

● หม้อแปลงไฟฟ้าโซลาร์เซลล์

● หม้อแปลงไฟฟ้าพลังงานลม

● หม้อแปลงไฟฟ้าสถานีย่อยแบบกล่อง

บริษัทของเราก่อตั้งขึ้นในปี 2550 และปัจจุบันมีเวิร์กช็อปขนาด 40,000 ตารางเมตร และพนักงานมากกว่า 200 คน ผลิตภัณฑ์ของเราถูกนำมาใช้อย่างกว้างขวางในอุตสาหกรรมต่างๆ เช่น การผลิตและการจำหน่ายพลังงาน การผลิตถ่านหิน โลหะวิทยา น้ำมันและก๊าซ เคมีภัณฑ์ การก่อสร้าง ท่าเรือ สนามบิน รถไฟ และโครงสร้างพื้นฐานของเทศบาล

นอกจากนี้ เรายังผลิตอุปกรณ์ที่เกี่ยวข้อง เช่น ตู้และตู้ไฟฟ้า กล่องสวิตช์เกียร์ ปัจจุบัน เรากำลังขยายสายผลิตภัณฑ์ของเราไปยังพื้นที่ที่เกี่ยวข้องกับพลังงานอื่นๆ เช่น ตัวเชื่อมต่อแบบหดร้อน สายไฟ และอุปกรณ์เครื่องจักรกลที่เกี่ยวข้อง เป็นต้น เป้าหมายของเราคือการสร้างแบบครบวงจร แพลตฟอร์มการจัดหาอุปกรณ์ไฟฟ้าและชิ้นส่วนสำหรับฐานลูกค้าทั่วโลกของเรา

เราพึ่งพาระบบการควบคุมคุณภาพที่เข้มงวดเพื่อส่งมอบผลิตภัณฑ์คุณภาพสูงสุด จากพนักงาน 200 คนของเรา 46 คนมีประสบการณ์ด้านวิศวกร ระบบคุณภาพของเรามีคุณสมบัติสำหรับ:

● ศูนย์ควบคุมคุณภาพหม้อแปลงไฟฟ้าแห่งชาติของจีน

● ISO-9001:2008 Quality Management System

● ระบบการจัดการสิ่งแวดล้อม ISO-14001:2004

● ระบบสุขภาพและความปลอดภัย OHSMS18000

สิทธิบัตรของเรา:

ความสามารถในการผลิตและการทดสอบคุณภาพของเราประกอบด้วย:

● Automatic foil winding

● แผ่นเหล็กซิลิโคนดิจิตอลและการตัด

● เตาอบแห้งแบบสุญญากาศอัตโนมัติและสายเคลือบเงา

● เครื่องมือทดสอบการคายประจุบางส่วนของ HAEFLY

● เครื่องวิเคราะห์พลังงาน HAEFLY

● เครื่องวิเคราะห์ฮาร์มอนิก HAEFLY

ผลลัพธ์ที่ได้คือผลิตภัณฑ์ที่เหนือกว่าที่มีประสิทธิภาพสูง การกระจายพลังงานที่ต่ำกว่า และสัญญาณรบกวนต่ำ เพื่อเพิ่มการลงทุนด้านโครงสร้างพื้นฐานของคุณให้สูงสุด
