รายละเอียดสินค้า

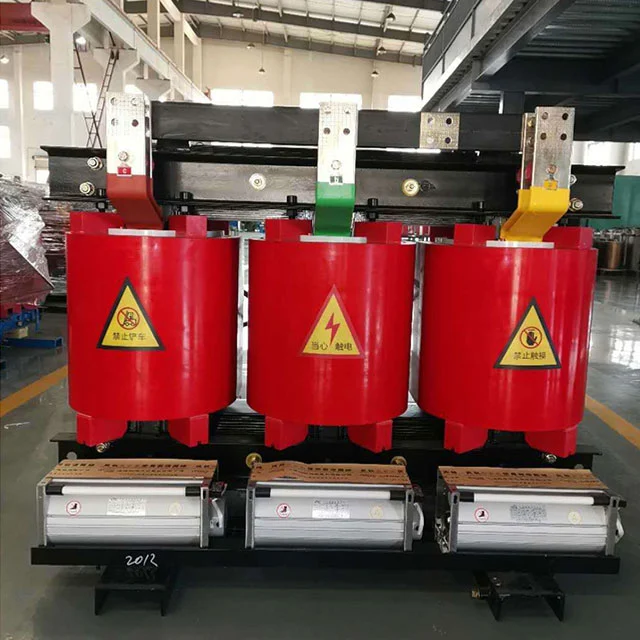

SGOB 2000KVA Dry Transformer เป็นอุปกรณ์ไฟฟ้าที่แข็งแกร่งซึ่งออกแบบมาเพื่อตอบสนองความต้องการพลังงานสูงของการตั้งค่าอุตสาหกรรมและการค้าที่ทันสมัย ด้วยการจัดอันดับพลังงานของ 2,000 กิโลโวลต์แอมป์ (KVA) หม้อแปลงนี้ให้ประสิทธิภาพและความน่าเชื่อถือที่ไม่มีใครเทียบได้

การออกแบบประเภทแห้งช่วยลดความเสี่ยงของการรั่วไหลของน้ำมันและการปนเปื้อนสิ่งแวดล้อมทำให้เป็นทางเลือกที่เป็นมิตรกับสิ่งแวดล้อมและยั่งยืน รอยเท้าขนาดกะทัดรัดของหม้อแปลงและการสร้างที่แข็งแรงทำให้มั่นใจได้ว่าสามารถติดตั้งและดำเนินการได้อย่างง่ายดายในสภาพแวดล้อมที่หลากหลายรวมถึงข้อ จำกัด ด้านพื้นที่

SGOB 2000KVA Dry Transformer มีระบบทำความเย็นขั้นสูงเพื่อให้แน่ใจว่ามีประสิทธิภาพและเงียบสงบ สิ่งนี้จะช่วยลดมลพิษทางเสียงและการสร้างความร้อนขยายอายุการใช้งานของหม้อแปลงและเพิ่มประสิทธิภาพโดยรวม การออกแบบที่ประหยัดพลังงานช่วยลดการสูญเสียพลังงานและเพิ่มการส่งมอบพลังงานให้กับภาระมากที่สุดลดค่าพลังงานและการปล่อยก๊าซคาร์บอนไดออกไซด์

หม้อแปลงสามารถปรับแต่งได้เพื่อตอบสนองความต้องการเฉพาะของลูกค้าโดยเสนอตัวเลือกที่หลากหลายเพื่อให้เหมาะกับแอพพลิเคชั่นต่างๆ การออกแบบแบบแยกส่วนช่วยให้เข้าถึงและบำรุงรักษาได้ง่ายลดการหยุดทำงานและค่าใช้จ่ายในการดำเนินงาน หม้อแปลงแห้ง SGOB 2000KVA นั้นสอดคล้องกับมาตรฐานและกฎระเบียบของอุตสาหกรรมเพื่อให้มั่นใจถึงความปลอดภัยและความน่าเชื่อถือในการใช้งานทั้งหมด

2000kva Dry Transformer

คุณสมบัติของผลิตภัณฑ์

Epoxy Resin Cast Transformer แห้ง 2000kva ผลิตโดย Shanghai Industrial Transformer Co. , Ltd. ได้รับการพัฒนาและออกแบบโดยความร่วมมือกับสถาบันวิจัย Shenyang Transformer โดยแนะนำเทคโนโลยีต่างประเทศขั้นสูง ดัชนีความน่าเชื่อถือของผลิตภัณฑ์ได้ถึงระดับขั้นสูงระหว่างประเทศแล้ว

SGOB 2000KVA Dry Transformer ปลอดภัย, ฟาล์ม-ทนไฟและป้องกันไฟ, ปราศจากมลพิษและสามารถติดตั้งโดยตรงในศูนย์โหลด ไม่มีการบำรุงรักษาง่ายต่อการติดตั้งมีต้นทุนการทำงานที่ครอบคลุมต่ำการสูญเสียต่ำประสิทธิภาพการป้องกันความชื้นที่ดีสามารถทำงานได้ตามปกติที่ความชื้น 100% และสามารถดำเนินการได้โดยไม่ต้องทำอาหารล่วงหน้าหลังจากปิดตัวลง มันมีการปลดปล่อยบางส่วนต่ำ, เสียงต่ำ, ฟังก์ชั่นการกระจายความร้อนที่แข็งแกร่งและสามารถทำงานที่โหลดที่ได้รับคะแนน 150% ภายใต้สภาวะการระบายความร้อนของอากาศที่ถูกบังคับ

SGOB 2000KVA Dry Transformer ถูกนำมาใช้กันอย่างแพร่หลายในอาคารสูง, ศูนย์กลางการค้า, สนามบิน, สถานี, ท่าเรือ, รถไฟใต้ดิน, โรงงาน, สถานีจัดจำหน่ายใต้ดิน, แพลตฟอร์มขุดเจาะน้ำมันนอกชายฝั่ง, โรงไฟฟ้าและสถานที่อื่น ๆ ที่มีสภาพแวดล้อมที่รุนแรงและสภาพการใช้งาน

2000kva Dry Transformer

วัสดุและคุณสมบัติหลัก

ขดลวดใช้ลวดทองแดงฉนวน F-Class เป็นตัวนำและเส้นใยแก้วและวัสดุคอมโพสิตอีพอกซีเรซินเป็นฉนวน ค่าสัมประสิทธิ์การขยายตัวของมันอยู่ใกล้กับตัวนำทองแดงและมีความต้านทานต่อแรงกระแทกที่ดีความต้านทานการเปลี่ยนแปลงอุณหภูมิและความต้านทานการแตก ส่วนประกอบทั้งหมดของเส้นใยแก้วและอีพ็อกซี่เรซินมีการขยายตัวด้วยตนเองและจะไม่เผาต่อไป ในเวลาเดียวกันขดลวดแรงดันสูงจะถูกหล่อด้วยอีพอกซีเรซินภายใต้สถานะสูญญากาศ 1Mbar และไม่มีฟองภายในขดลวดทำให้มั่นใจได้ว่าการปล่อยขดลวดบางส่วนมีขนาดเล็ก ในเวลาเดียวกันการสูญเสียของหม้อแปลงจะลดลงอย่างมีประสิทธิภาพ

แกนเหล็กของหม้อแปลงทำจาก 30EH120 ซีรีส์ของแผ่นเหล็กซิลิกอนที่มีความสามารถในการซึมผ่านสูงพร้อมการวางแนวของธัญพืชอย่างเป็นระเบียบนำเข้าจาก Nippon Steel, ญี่ปุ่นโดยมีข้อต่อแบบเต็ม 45 ° พื้นผิวของแกนเหล็กถูกปิดผนึกด้วยสีเรซิ่นสำหรับฉนวนเพื่อป้องกันความชื้นและสนิมและตัวหนีบและตัวยึดทั้งสองมีชั้นป้องกันการกัดกร่อน แกนเหล็กทั้งหมดใช้แอกเหล็กที่ไม่ได้ถูกแทงและโครงสร้างแผ่นดึงเหล็กซึ่งจะช่วยลดการสูญเสียที่ไม่มีโหลดไม่โหลดกระแสไฟฟ้าและเสียงแกนเหล็ก

สำหรับแรงดันไฟฟ้าต่ำและขดลวดกระแสสูงความเครียดลัดวงจรมีขนาดใหญ่เมื่อมีการลัดวงจรและจำนวนการหมุนแรงดันไฟฟ้าต่ำมีขนาดเล็ก ยิ่งกระแสแรงดันไฟฟ้าต่ำมีขนาดใหญ่เท่าใดปัญหาของแอมป์เทิร์นที่ไม่เสถียรก็จะโดดเด่นมากขึ้นเมื่อใช้สายม้วนลวด ปัญหาการกระจายความร้อนจำเป็นต้องได้รับการพิจารณา ในเวลานี้การใช้ฟอยล์ที่คดเคี้ยวสำหรับแรงดันไฟฟ้าต่ำสามารถแก้ปัญหาข้างต้นได้ดีขึ้น ก่อนอื่นผลิตภัณฑ์ฟอยล์ไม่มีการหมุนตามแนวแกนและมุมเกลียวที่คดเคี้ยวตามแนวแกน แอมป์เลี้ยวของขดลวดแรงดันสูงและต่ำมีความสมดุลและความเครียดตามแนวแกนของหม้อแปลงมีขนาดเล็กเมื่อมีการลัดวงจรเกิดขึ้น ประการที่สองเนื่องจากฉนวนบาง ๆ ท่ออากาศหลายชั้นสามารถตั้งค่าได้ในกระบวนการและปัญหาการกระจายความร้อนก็สามารถแก้ไขได้ดีขึ้น การเชื่อมภายในของขดลวดใช้การเชื่อมการป้องกันซีนอนบนเครื่องขดลวดฟอยล์อัตโนมัติซึ่งมีความแม่นยำสูงความต้านทานการเชื่อมต่ำและไม่มีกระบวนการเชื่อมภายนอก ฉนวน DMD ใช้ระหว่างชั้นที่คดเคี้ยวและปลายจะปิดผนึกและหายขาดด้วยเรซินหลังจากที่คดเคี้ยว

พัดลมระบายความร้อนแบบครอส-ไหลผ่านถูกนำมาใช้ซึ่งมีลักษณะของเสียงรบกวนต่ำแรงดันลมสูงรูปลักษณ์ที่สวยงาม ฯลฯ และเพิ่มความสามารถในการโอเวอร์โหลดของหม้อแปลง การควบคุมอุณหภูมิใช้ตัวควบคุมอุณหภูมิอัจฉริยะเพื่อปรับปรุงความปลอดภัยและความน่าเชื่อถือของการทำงานของหม้อแปลง

2000kva Dry Transformer

คำอธิบายผลิตภัณฑ์

หม้อแปลงอีพ็อกซี่เรซินที่มีฉนวนแห้งหม้อแปลงเป็นผลิตภัณฑ์ที่ปลอดภัยมาก สามารถติดตั้งได้โดยตรงในศูนย์โหลด มันทำงานได้ดีในสภาพแวดล้อมความชื้น 100% โดยไม่ต้องอบแห้งล่วงหน้า มีการใช้กันอย่างแพร่หลายในสนามสิ่งก่อสร้างศูนย์กลางการค้าสนามบินสถานีท่าเรือรถไฟใต้ดินโรงงานโรงงานจำหน่ายพลังงานใต้ดินแพลตฟอร์มขุดเจาะน้ำมันนอกชายฝั่งโรงไฟฟ้า ฯลฯ

คุณสมบัติของผลิตภัณฑ์

●ทนไฟ

●ความต้านทานความชื้น

●การบำรุงรักษาและการติดตั้งง่าย

●ทำงานได้ดีในช่วงสภาพแวดล้อมที่ยากลำบาก

●ผลิตภัณฑ์ที่ไม่ได้มีมลทิน

●การสูญเสียต่ำในระหว่างการดำเนินการที่ครอบคลุม

Dry Transformer

พารามิเตอร์

แบบอย่าง	ไม่มีการสูญเสียโหลด (W)	การสูญเสียโหลด (120%)	ความขุ่นมัว -	noload ปัจจุบัน -	ระดับเสียงรบกวน (LPA) DB	น้ำหนัก (กก.)
SC (B) 10-30/10	205	750	4	2.3	57	290
SC (B) 10-50/10	285	1060		2.2	57	360
SC (B) 10-80/10	380	1460		1.7	59	590
SC (B) 10-100/10	410	1670		1.7	59	640
SC (B) 10-125/10	470	1960		1.5	60	670
SC (B) 10-160/10	550	2250		1.5	60	870
SC (B) 10-200/10	650	2680		1.3	61	1040
SC (B) 10-250/10	740	2920		1.3	61	1220
SC (B) 10-315/10	880	3670		1.1	63	1470
SC (B) 10-400/10	1000	4220		1.1	63	1760
SC (B) 10-500/10	1180	5170		1.1	64	2050
SC (B) 10-630/10	1300	6310	6	0.9	65	2360
SC (B) 10-800/10	1540	7360		0.9	65	2730
SC (B) 10-1000/10	1750	8610		0.9	65	3270
SC (B) 10-1250/10	2030	10260		0.9	67	3840
SC (B) 10-1600/10	2700	12400		0.9	68	4920
SC (B) 10-2000/10	3000	15300		0.7	70	5780
SC (B) 10-2500/10	3500	18180		0.7	71	6600
SC (B) 10-3150/10	4000	18800		0.5	71	7800
SC (B) 10-4000/10	4700	22000		0.5	76	10000

แบบอย่าง	มิติ (มม.)
แบบอย่าง	a	b	c	d	e	f	g	h	K₁	K₂
SC (z) (b) 10-30/10	1120	850	1100	400	750	640	290	260	270	135
SC (z) (b) 10-50/10	1170	850	1160	400	810	700	310	270	290	145
SC (z) (b) 10-80/10	1210	900	1240	450	890	760	320	280	290	145
SC (z) (b) 10-100/10	1240	900	1280	450	940	880	320	275	295	142.5
SC (z) (b) 10-125/10	1270	950	1330	550	980	920	325	280	310	155
SC (z) (b) 10-160/10	1310	1100	1360	550	1010	960	305	260	315	157.5
SC (z) (b) 10-200/10	1350	1140	1400	660	1050	980	310	265	340	170
SC (z) (b) 10-250/10	1420	1210	1430	660	1075	1010	300	255	355	177.5
SC (z) (b) 10-315/10	1460	1250	1460	660	1100	1050	305	260	365	182.5
SC (z) (b) 10-400/10	1520	1280	1520	660	1165	1090	315	270	375	187.5
SC (z) (b) 10-500/10	1530	1320	1580	660	1205	1150	320	275	385	182.5
SC (z) (b) 10-630/10	1670	1350	1630	660	1280	1200	325	280	430	215
SC (z) (b) 10-800/10	1680	1350	1650	820	1300	1220	340	295	445	222.5
SC (z) (b) 10-1000/10	1770	1420	1750	820	1390	1310	345	300	465	232.5
SC (z) (b) 10-1250/10	1880	1530	1790	820	1430	1350	355	310	485	242.5
SC (z) (b) 10-1600/10	1960	1530	1860	1070	1520	1420	375	330	510	255
SC (z) (b) 10-2000/10	2000	1620	1960	1070	1600	1500	395	350	510	255
SC (z) (b) 10-2500/10	2100	1680	2040	1070	1680	1560	425	380	550	275
SC (z) (b) 10-3150/10	2240	1750	2150	1070	1800	1660	460	410	580	290
SC (z) (b) 10-4000/10	2370	1840	2310	1070	1960	1800	500	450	630	315

แบบอย่าง	ความจุ (KVA)	ความยาว (มม.)	ความกว้าง (มม.)	ความสูง (มม.)	ตามยาว (มม.)	แนวนอน (มม.)	น้ำหนัก (กิโลกรัม)
SC (z) (b) 10-30/10	30	770	500	750	400	450	285
SC (z) (b) 10-50/10	50	820	500	810	400	450	330
SC (z) (b) 10-80/10	80	860	550	890	450	500	465
SC (z) (b) 10-100/10	100	890	650	940	450	600	530
SC (z) (b) 10-125/10	125	920	650	980	550	600	640
SC (z) (b) 10-160/10	160	960	800	1010	550	750	760
SC (z) (b) 10-200/10	200	1000	800	1050	660	750	905
SC (z) (b) 10-250/10	250	1070	900	1075	660	850	1085
SC (z) (b) 10-315/10	315	1110	900	1100	660	850	1175
SC (z) (b) 10-400/10	400	1170	900	1165	660	850	1460
SC (z) (b) 10-500/10	500	1180	970	1205	660	920	1670
SC (z) (b) 10-630/10	630	1320	1000	1280	660	950	1890
SC (z) (b) 10-800/10	800	1325	1000	1300	820	950	2320
SC (z) (b) 10-1000/10	1000	1420	1180	1390	820	950	2800
SC (z) (b) 10-1250/10	1250	1530	1320	1430	820	1270	3255
SC (z) (b) 10-1600/10	1600	1610	1320	1520	1070	1270	4115
SC (z) (b) 10-2000/10	2000	1650	1500	1600	1070	1450	4690
SC (z) (b) 10-2500/10	2500	1750	1550	1680	1070	1500	5620
SC (z) (b) 10-3150/10	3150	1890	1550	1800	1070	1500	6850
SC (z) (b) 10-4000/10	4000	2020	1630	1960	1070	1580	8110
